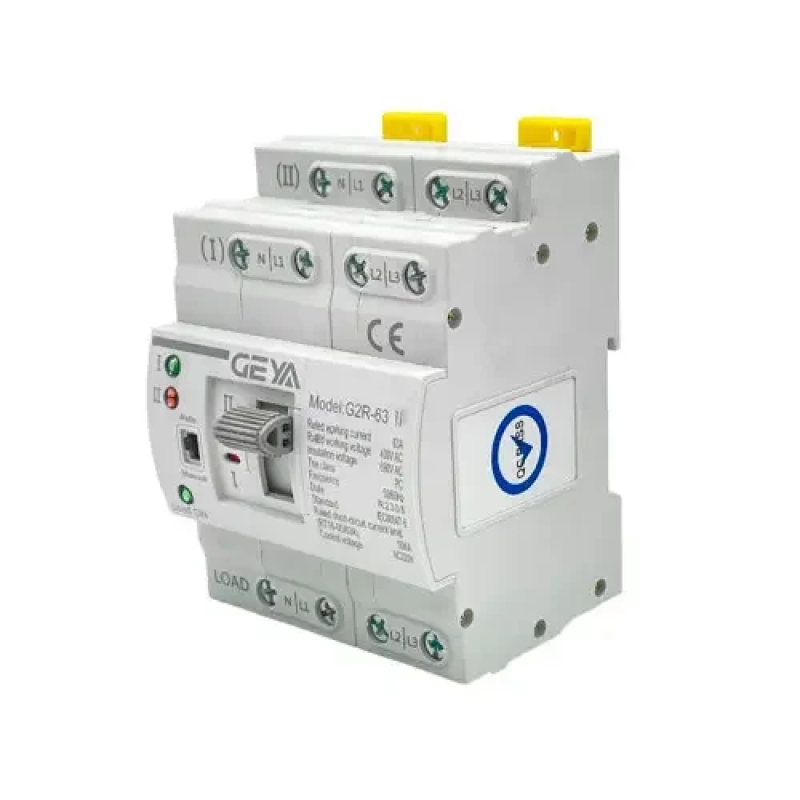

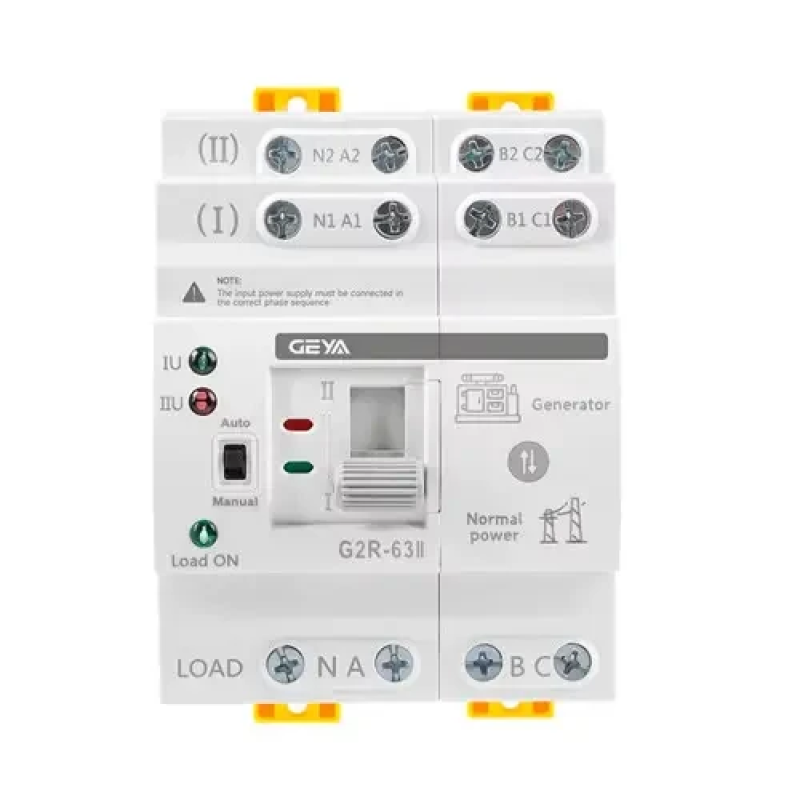

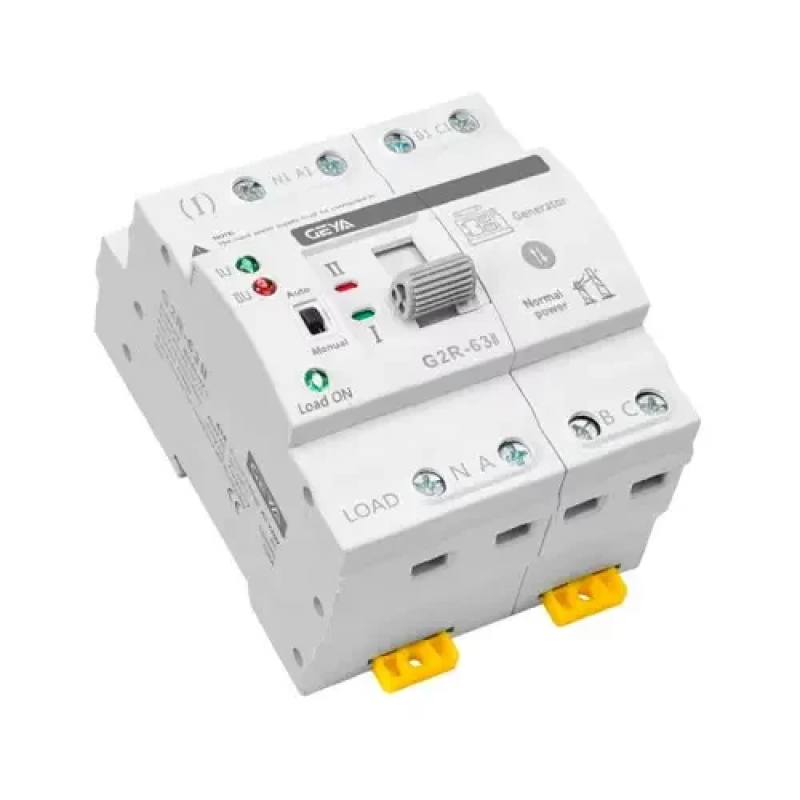

Автоматичний ввід резерву АВР 63A 4P (для 3х фазних систем)

АВР 63A 4P – це сучасний автомат введення резервного живлення, що відрізняється компактними габаритами та малою вагою. Пристрій застосовується в житлових приміщеннях, офісах та приватних будинках для мінімізації часу відключення електропостачання. Передбачено два режими роботи: основний і резервний ввод, перемикання між якими можливе як у ручному, так і в автоматичному режимі.

Основна функція АВР – автоматичне переключення на резервне джерело живлення у випадку відмови основного. Час перемикання складає близько 50 мілісекунд. Контактні точки виготовлені зі срібла, а струмопровідні елементи – з міді, що забезпечує високу провідність і надійність з'єднань.

Умови встановлення

• Монтаж може бути виконаний вертикально або горизонтально на висоті до 2000 метрів над рівнем моря.

• Відносна вологість повітря при температурі +40°C не повинна перевищувати 50% (при зниженні температури допустима підвищена вологість).

Технічні характеристики

• Кількість полюсів: 4P (3 фази + нуль)

• Номінальний струм: 63 А

• Керуюча напруга: 220 В AC

• Номінальна робоча напруга: 400 В AC

• Напруга ізоляції: 690 В AC

• Межа струму короткого замикання (RT16-00/63A): 50 кА

• Імпульсна витримка (запобіжник): 8 кВ

• Частота: 50/60 Гц

• Займана кількість модулів: 5

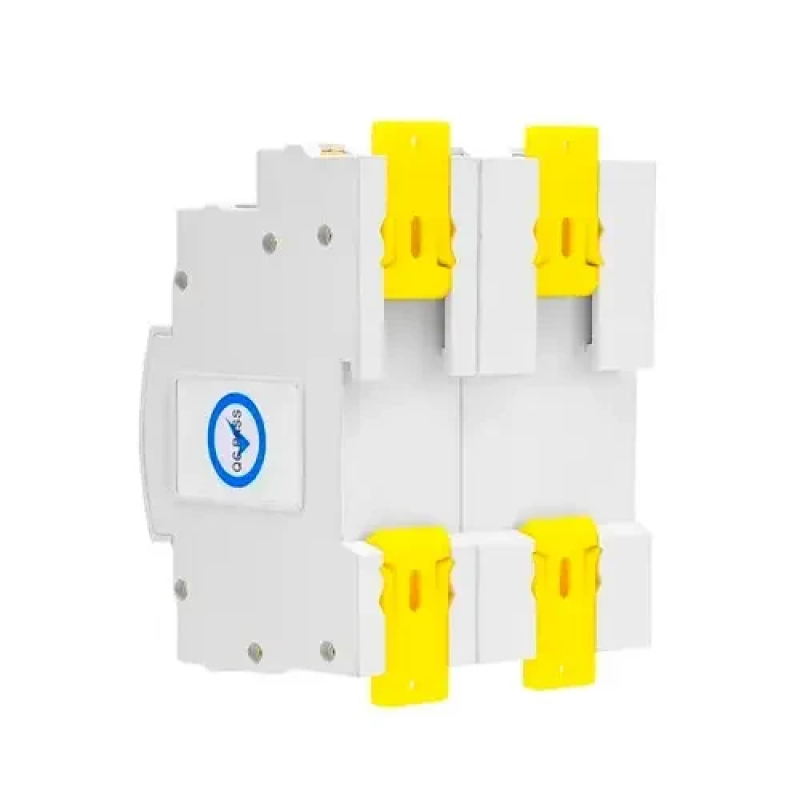

• Монтаж: на DIN-рейку

• Електричний ресурс: 1500 перемикань

• Механічний ресурс: 8000 перемикань

• Ступінь захисту: IP30

• Час перемикання: 50 мс

• Стандарт: IEC60947-6-1

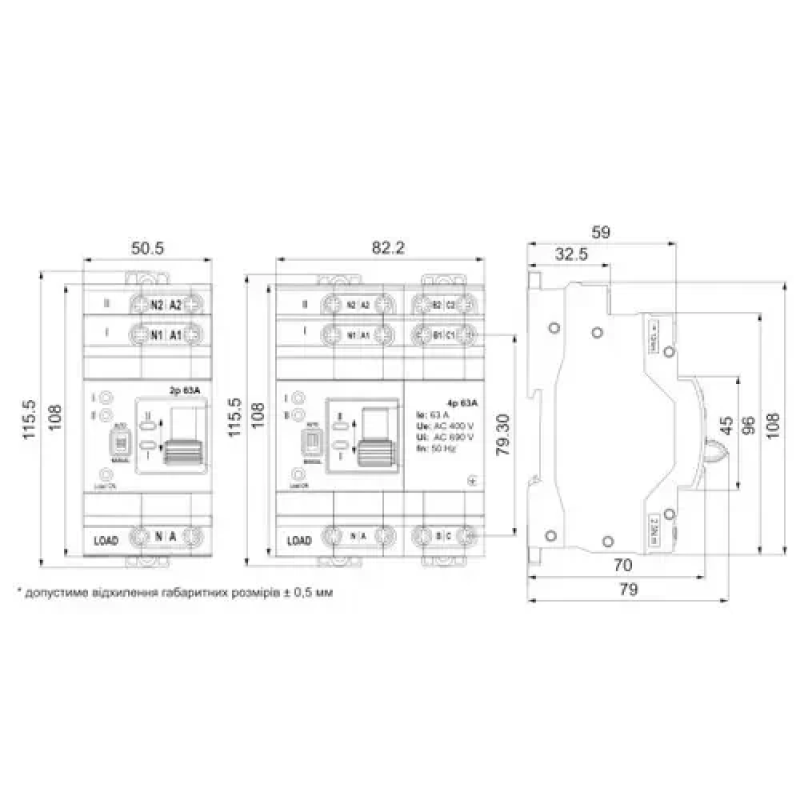

• Габарити: 11.5 × 8.2 × 5.9 см

• Вага: 525 г

• Комплектація: інструкція англійською мовою

Важливо!

Перед ручним перемиканням необхідно перевести селекторний перемикач у режим «Manual».

Запобіжні заходи при експлуатації

• Використовувати пристрій при напрузі не нижче 185 В, інакше котушка може перегоріти.

• У автоматичному режимі не допускається ручне перемикання, оскільки це може призвести до пошкодження котушки.

• Частота перемикань не повинна бути надмірною: для тестування не частіше одного разу на хвилину.

• АВР оснащений пружинним механізмом блокування – самостійне втручання непрофесіоналів заборонене.
